从项目实践看管线综合布局的重点



    文/上海分公司  涂关保

摘要：管线综合布局在机电安装工程中具有重要意义。笔者就实际工作中一些常见部位的机电管线综合,对其重点进行归纳，供各位同仁在施工过程中参考。

关键词：管线  综合布局要点   探讨

一、相对独立机房的管线综合布局

对于相对独立的机房，如消防泵房、生活泵房、空调风机房、空调制冷机房，有给排水设备 、通风设备、电气设备、 智能化设备如何进行管线综合规划呢?

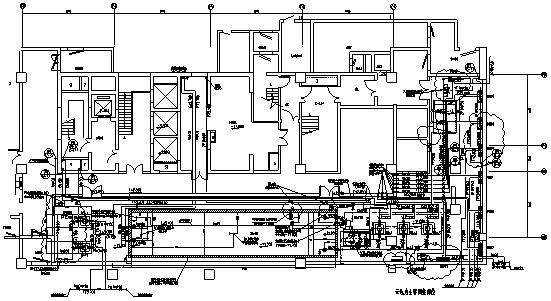

以下是某泵房平面图及透视图(招标图)。





根据上述图纸，存在问题如下：

1、泄水管DN200、放空管DN100在公共走道上，影响行走。

2、湿式报警阀组的安装过于分散 ,不利于整体的协调统一。

3、消防泵的进水管及阀门标高为2.7m，安装操作不便。

4、减压阀组安装方式不合理(比例式减压阀宜垂直安装)。

5、喷淋泵组吸水环管标高为1.1m，设备的安装、维修不便。

6、湿式报警阀主管离地0.15m高度设置不合理。

7、泄水阀和试泵用的回流管可接至蓄水池。

（一）整体布置的调整

●将溢流管、排污管调至水池的西面；

●将喷淋泵外面的吸水总管移至内面吸水总管旁，并列布置；

●将比例式减压阀组改为垂直安装；

●将湿式报警阀、比例式减压阀组进行重新布局；

●将报警阀组6与湿式警阀5的对调；

●水泵进水管调整至与水泵进出水口顶标高一致的位置；

●将喷淋泵控制柜移至北面的墙体上。

（二）管线综合布局考虑

●将低区综合管线底标高定为2.5m(低区梁底标高2.8m,主管直径DN200 梁底留 0.1m安装空间 )；

●为节省标高，低区强弱电桥架设于大梁底0.1m下,底标高2.5m，与综合管线分列安装；

●与管线综合标高交叉的喷淋支管与水力警铃管设于梁底,综合管线之上,底标高2.7m；

●湿式报警阀进水管高度调至0.4m,以利于湿式报警阀组的安装及操作；

●高区为无梁区，净高为 6.55m，喷淋管底标高定为6.35m 较经济；

●通风防排烟风管及风机设于高区,安装顶标高6.15m,以利于排风排烟；

●高区桥架位于综合管线之上底标高为3.5m,以利于安全；

●高区因走道部位宽度只有1.2m，综合管道同低区相同，底标高统一为2.5m，整体较统一;

●照度灯具全部以综合管线支架底口平底标高为2.4m,能达到较好的照度。

（三）细部处理

●综合管道底口设置为水平；

●尽量采用共用支架；所有接口部位全部设置于管道上方；

●水平、竖向同标高的阀门以阀杆为中心齐平；

●水泵基础采用橡胶隔振器减振,软接采用橡胶软接；

●接口法兰螺杆的位置、方向一致；

●管道支架应尽量采用立架，吊架尽量采用抗剪方式安装锚栓；

●槽钢统一采用切除等边直角三角形和一个腿边, 翻转后焊接的方式制作，面漆刷成灰色；

●管道按要求刷面漆及色环。

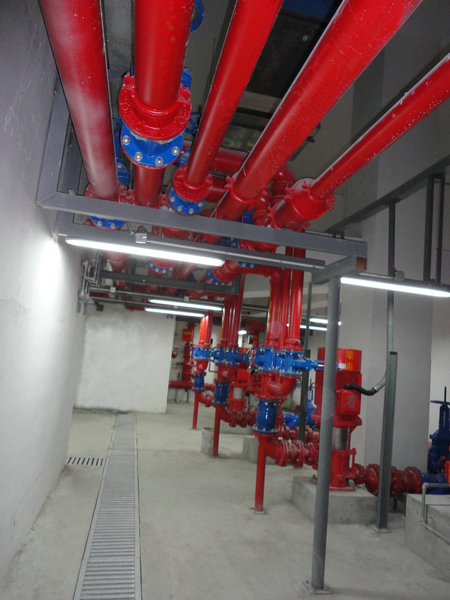

以下为调整后实景图



通过调整,泵房功能布局合理、流线通畅、安装检修方便，基本消除了专业之间、系统之间的相碰，整个布局给以人紧凑、规整、稳重、亲切的直观感受。

二、公共走道管线综合布局

对于结构较复杂的公共走道有空调通风管道、给排水管道、电气桥架、密集式母线和智能化桥架，综合管线布局又如何进行深化呢？

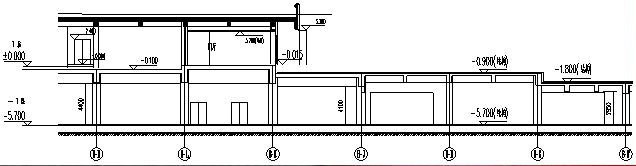

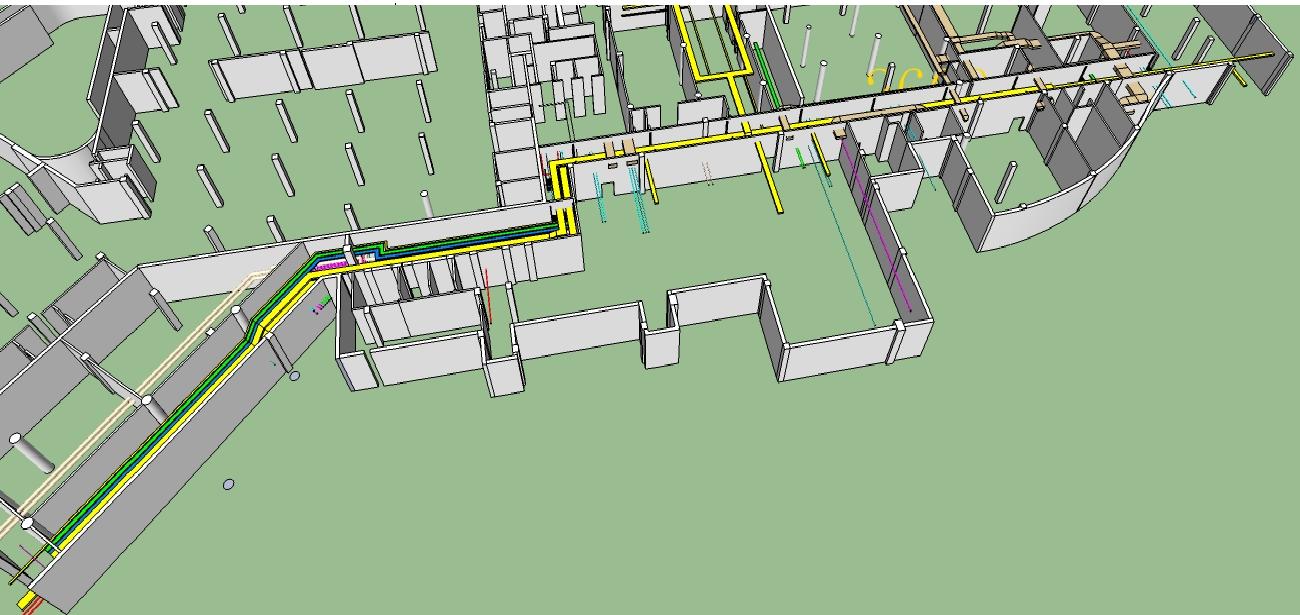

以下是某艺术中心地下室公共走道的结构形式图：



地下室底标高-5.7m，分高中低三区：高区顶板标高-0.1m，梁高1.2m；侧梁高 0.7m，走道宽度3m，梁底净高4.4m；中区顶板标高-0.9m，梁高0.7m；梁底标高4.1m，走道宽4.7m；低区板顶标高-1.8m，梁高0.95m，走道宽 4.2m， 梁底标高2.95m。

该公共走道包括如下内容：

●强电桥架800X200；

●高压桥架800X200；

●弱电桥架200X100；

●四根密集型母线320X400；

●弱电桥架400X100二条；

●消防雨淋管DN250二根，消防水炮管DN150二根，消防喷淋管DN150三根，消火栓管DN150二根，消防水幕管DN200一根;

●空调水管DN200、DN70、DN350、DN400各二根；通风空调管800X320、1250X320各一根，通风空调管横穿走道630X200、800X200、1500X450、1400X450、1100X450、800X320各一根；

●给水管DN100、DN150各一根,穿走道出室外的雨污水管共十四根。

公共走道的管线综合布局如下：

• 管线最密集部位的解析

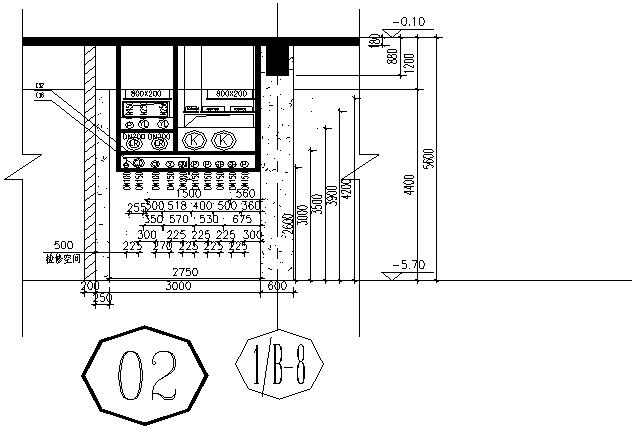

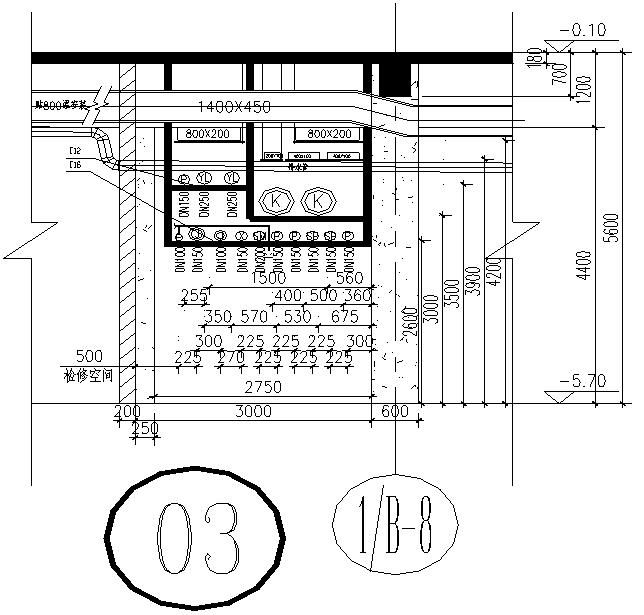

管道最为密集的部位位于1/B-8轴2号节点处，若在该部位布置所有管道，将无法满足其功能使用要求；要满足功能要求,必须移走其中部分管道。

对整体标高影响较大的是空调水管及四根母线。经综合考虑，可将密集型母线移至东面,不但能解决问题，还可以大幅度减少母线总长。

 （二）最不利标高点的解析

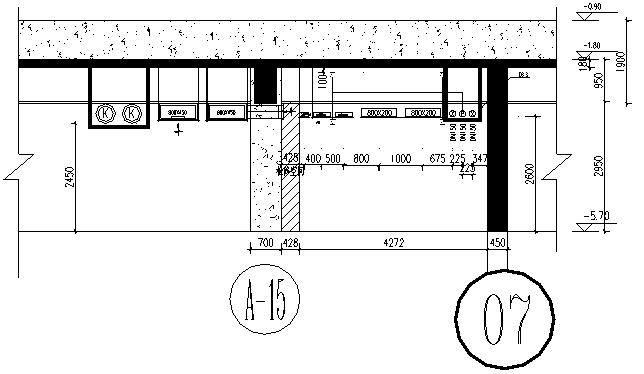

最不利标高点在低区 AM-AH轴之间，该部位主要有桥架800X200二根，400X100二根，200X100一根,消防管DN150两根,喷淋管DN150一根空调水管DN350两根。走道宽度为 4.2m，如设备单层安装时需5.5m宽，则走道内单层无法布置；如将桥架重叠水管底标高 2.45m ，桥架底标高 2.45m ,则吊顶偏低。

提高走道标高的解决办法为：将空调水管需移走,保证吊顶标高；经比较，可将空调水管安装位置移至库房内；将空调水布置在风管内侧可兼顾排烟风口方便进出。

（三）管线综合布局考虑

●强弱电桥架贴梁安装,较安全。

●将大型桥架置于上层，小型桥架布置于下层,方便电缆敷设；

●风管布置于水管上方,方便水管的维修；

●将800X320的风管移至消防水泵房,方便施工及后期维护；

●结合雨污水标高要求，在桥架与管道间预留0.20m的排水管横穿空间（排水管管径最大为DN150）。

 ●综合管线底标高定为2.6m，所有管道上开口；

 ●对主要的管道进行分层,桥架布置在第一层，安装底标高分别为高、中区3.9m，低区2.6m；空调占一个标高层位于第二层,安装底标高分别为高、中区3.0m，低区2.45m;给水、消防、喷淋、水幕、水炮管道占一个标高层位于第三层,安装底标高统一为2.6m;

 ●充分利走道平面中只有一段的管线在空间所占的位置、主次梁之间高差，墙与柱之间的空间布置其它管线；

 ●综合管线底口水平,统一采用共用支架;

 ●充分考虑安装维修空间的设置。

公共走道的管线综合布置应结合装饰要求, 对管线最密集、标高最不利的部位进行重点分析,注重对空间的充分利用，并考虑安装检修空间的设置，使复杂的管线变的简单、层次分明、安装维修方便，整体布局给人以简洁明了的效果。

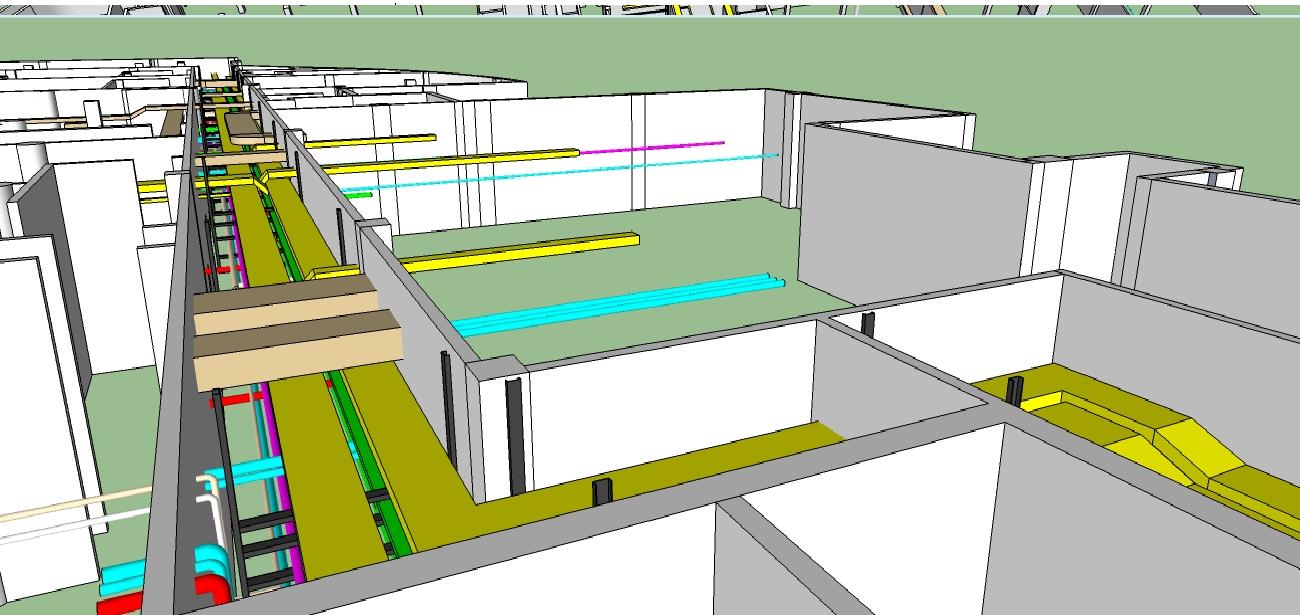

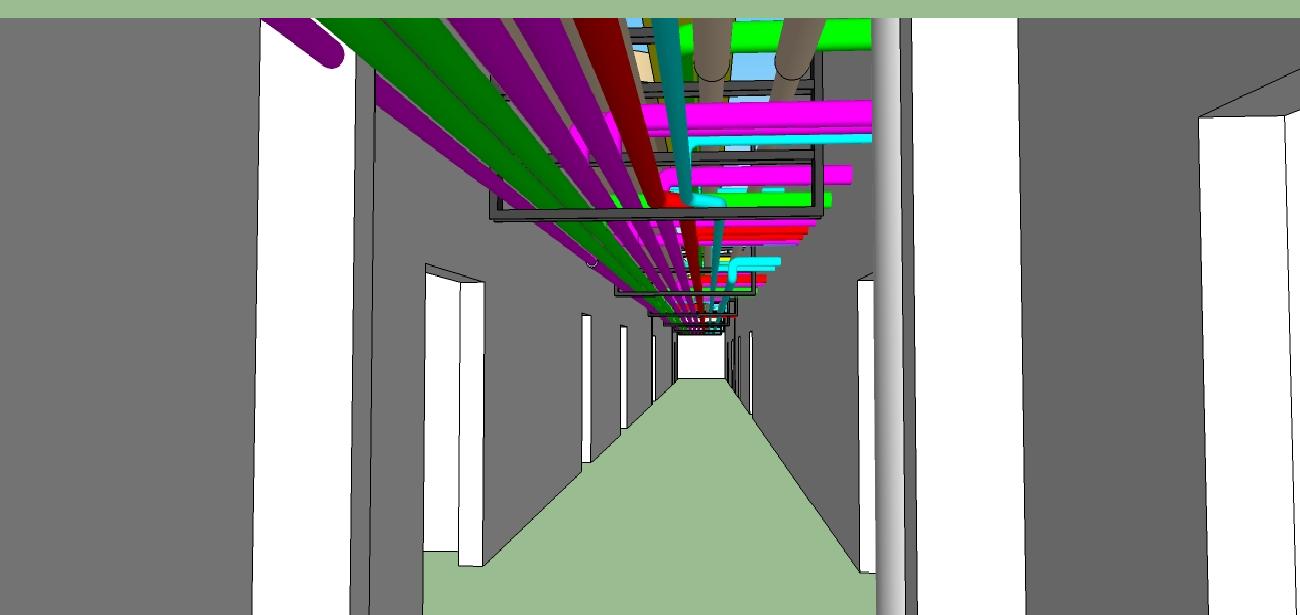

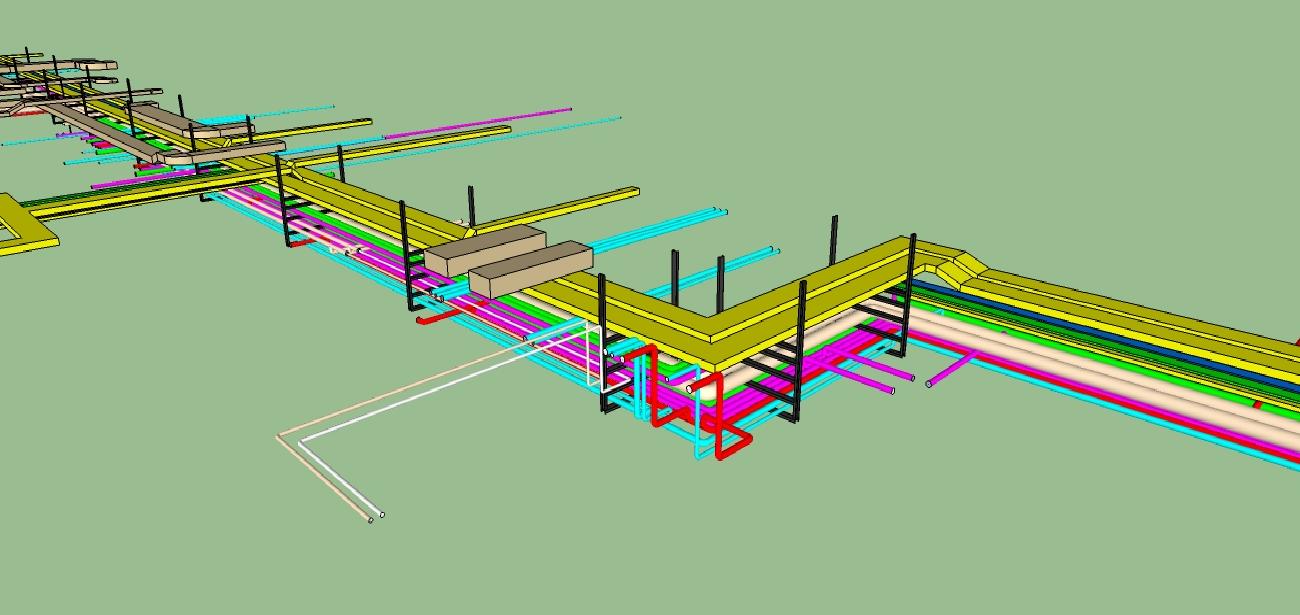

以下为调整后效果图



三、整层楼面的管线综合布局

大面积整层地下室有给水管道、消防管道、喷淋管道，强弱电桥架，消防桥架，通风排烟等，怎样布置才合理呢？

以下是某艺术中心地下室管线需综合考虑因素：

●地下车库标高分三个区，高区底板-5.7m,梁高1.2m顶板-0.5m梁底4m；

●中区底板-5.7m顶板-0.9m,梁高1m，梁底标高3.8m；

●低区底板-5.7m,顶板-1.8m梁高1.1m，梁底2.8m；

●对机电安装影响较大的部位在低区,是重点要解决的对象。

管线综合方案

●通风排烟风管,低区底标高定为2.4m （2.8m-0.4m风管高度调整到0.4m），中区底标高3.17m  （3.8m-0.63m），高区为3.5m（4m-0.5m）分列两边靠墙布置以利于排风；

●电缆桥架贴梁底安装,低中高区底标高分别为：2.6m、3.6m和3.8m,较安全、经济；

●喷淋支管贴梁底安装,低中高区底标高分别为：2.6m、3.6m和3.8m，为避免与桥架交叉,全部采用与桥架平行布置较经济；

●喷头及感温考虑梁的影响(梁间面积14m²)，按每梁间一个喷头、两个感温探测器方式布设,与结构形式协调,有韵律美；

●照明全部采用线槽灯底，低中高区底标高分别为2.4m、3.0m和3.4，与桥架、喷淋交叉布置,达到较好的照度。

大面积地下室管线综合布局在于从整层出发,根据建筑结构形式,结合照明、通风空调 、给排水、 电气、 等设备安装要求从适用、安全 、经济、美观等条件进行综合比选,创造活泼、宽敞、轻松氛围。

管线综合布局的重点在于满足功能，并巧妙地组合电气、通风空调、给排水、智能化与结构及装饰要求，实现功能与形式的和谐统一优美的目的。
